Мале машине за прање веша, велико знање

Спољна заптивка свећице је једина покретна компонента на свећици, а такође је и „мост“који повезивање свећице и мотора.

УзетиУобичајена М18 заптивка као пример: различита стања заптивке могу одражавати различита радна окружења; могу се користити за закључивање употребе; ова различита стања укључују: боју, деформацију, потпуност, ознаке употребе итд.

Cбоја: Почетна боја перача је поцинкована

Iпочетно стање (напред и позади)

 Боја након нормалне употребе

AНакон употребе, на заптивци се могу видети очигледни знаци уградње и употребе. Спољашњи део (крајња десна заптивка) не додирује седиште свећице, тако да премаз није оштећен трењем. Црни унутрашњи прстен је контактна површина која чврсто приања уз седиште свећице.

TПовршина са четири тачке окренуте нагоре је површина која се уклапа са главом цилиндра мотора. Можете видети да је унутрашњи прстен (укључујући четири тачке) црн, док је спољашњи прстен премазане боје. То је зато што спољашњи прстен чврсто пристаје уз место за монтажу главе цилиндра и није изложен околини цилиндра, док је унутрашњи црни прстен изложен у цилиндру на страни са навојем. Црни спој су наслаге угљеника.

TГорња слика приказује заптивку која је променила боју због оксидације. Бели блок на десној слици је остатак премаза који није потпуно уклоњен. Степен оксидације чеоних површина са обе стране заптивке је исти. Ова ситуација указује на то да је гас цурио из ове заптивке током употребе. Гас високе температуре из цилиндра је изазвао промену боје заптивке.

Dеформација: дебљина заптивке након уградње

Након што је свећица постављена са наведеним обртним моментом, дебљина заптивке треба да буде у одређеном опсегу;

Вредност обртног момента при монтажи подлошке М18 је 50 Нм, а опсег деформације подлошке је око 1.45-1.65 мм (почетна дебљина подлошке 2.0 мм).

Почетно стање дебљине

Нормално стање након инсталације

IМоже се приметити да након деформације, размак у средини нестаје због стискања примењеном силом.

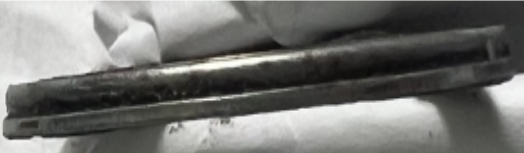

Пример: Из горње слике је очигледно да размак у средини и даље постоји (дебљина се може измерити ради провере); стога је основни узрок цурења гаса у овом случају то што није правилно инсталиран;

Iинтегритет: Промене у изгледу заптивке

Углавном се односи на интегритет 4 „канџе“, посебно када се заптивка не уклони, посматрајте стање 4 „канџе“

1.Дали"цлав"је сломљен;

2.Да ли је „канџа“ јако савијена нагоре или надоле;

Ако постоји горе наведена ситуација, то значи да је током процеса инсталације „канџа“ била заглављена на навоју, и под обртним моментом инсталације, „канџа“ се деформисала и приморала подлошку да се „врати у свој положај“. У овом случају, након инсталације, положај подлошке и концентричност тела свећице ће бити померени (истовремено проверите трагове инсталације). Постоји извесна вероватноћа да ће доћи до цурења из слабе тачке.

Ознаке употребе: Након уградње, удубљења и трагови трења које су оставили свећица и глава цилиндра затегните.

TНа слици се јасно виде „степенасти“ трагови на површини за инсталацију. Ово је нормалан траг. На основу овог степенастог трага може се проценити и да ли је инсталација превише лабава, да ли постоји неко одступање током инсталације и употребе, као и степен ексцентричности итд. Ово игра помоћну улогу у анализи и одређивању узрока квара..
